Любое освоение загородного участка — будь то заливка монолитной плиты фундамента, завоз газобетонных блоков или бурение скважины — начинается не с разметки колышками, а с организации въездной группы. В 90% случаев вдоль границы участков проходит общая дренажная или ливневая канава, перерезающая доступ с дороги.
Соблазн решить вопрос «на скорую руку» брошенной в ил старой стальной трубой или тонкостенной гильзой оборачивается авариями уже в первую неделю:
- При въезде первого 30-тонного миксера с бетоном труба сминается, перекрывая естественный отток воды по канаве;
- Из-за отсутствия правильного пирога засыпки колеса грузовика проваливаются, техника садится на мосты;
- Во время осенних дождей или весеннего паводка закупоренная канава выходит из берегов, затапливая собственный участок и дорогу соседей.
Грамотно сделанный заезд решает сразу две противоположные задачи: выдерживает экстремальные точечные нагрузки тяжелого транспорта и сохраняет свободный гидрологический транзит воды.
Какую трубу выбрать: объективное сравнение материалов
Долгие годы на въездах доминировали асбестоцементные, бетонные и стальные трубы. Сегодня на смену тяжелым и подверженным разрушению материалам пришли профилированные полимеры.
| Параметр | Бетонная безнапорная труба | Стальная труба б/у | Одностенная ПНД труба | Двухслойная гофрированная ПНД труба (FDPipeLine) |
|---|---|---|---|---|
| Вес погонного метра (Ø300–400 мм) | 100–180 кг (нужен автокран или манипулятор) | 40–70 кг (нужна бригада из 4–5 человек) | 3–5 кг | 4–7 кг (монтируется вручную одним-двумя рабочими) |
| Стойкость к коррозии и агрессивной среде | Разрушается от циклов заморозки/разморозки и солей | Ржавеет, зарастает изнутри ржавчиной за 5–7 лет | Абсолютная химическая стойкость | 100% инертность к химии, солям, морозам (до –60 °C) |
| Кольцевая жесткость | Высокая, но хрупкая (трескается при точечном ударе) | Высокая (пока металл не истончился) | Низкая (SN2–SN4), сминается под грузовиком | Высокая (класс жесткости SN8, выдерживает до 80 кН/м²) |
| Гидравлическое сопротивление | Высокое (шероховатый бетон накапливает ил) | Высокое (внутренняя коррозия задерживает ветки) | Среднее (ребристое дно тормозит ток воды) | Минимальное (абсолютно гладкий внутренний белый слой) |
Для гарантированного проезда четырехосных самосвалов, автобетононасосов и длинномеров с кирпичом оптимальным решением являются гофрированные полиэтиленовые трубы для безнапорной канализации с классом кольцевой жесткости не менее SN8 (выдерживает нагрузки до 8 тонн на квадратный метр при соблюдении регламента засыпки).
Расчет геометрических параметров: диаметр и длина
- 1. Внутренний диаметр (D_(вн) )
Диаметр трубы не должен сужать пропускную способность канавы. Замерьте среднюю ширину дна канавы и уровень воды в пиковый паводок. Стандартные решения:- Ø 300–340 мм (внутренний): подходит для мелких канав глубиной до 60–80 см в сухих СНТ с умеренным стоком.
- Ø 400 мм (внутренний): универсальный «золотой стандарт» для большинства загородных поселков. Не создает подпора воды и редко засоряется ветками и листьями.
- Ø 500–600 мм и более: применяется для глубоких мелиоративных канав или участков, расположенных в нижней точке склона с большим объемом стока.
- 2. Длина трубы
Ширина стандартного заезда для легкового автомобиля составляет 4 метра. Однако для въезда длинномера или тяжелого самосвала с узкой поселковой дороги требуется широкий радиус заворота. Минимальная рекомендуемая длина трубы — 6 метров (стандартная длина заводского хлыста FDPipeLine). Если канава глубокая, а угол съезда острый, трубу собирают длиной 7–8 метров, соединяя хлысты через штатные соединительные муфты и уплотнители.

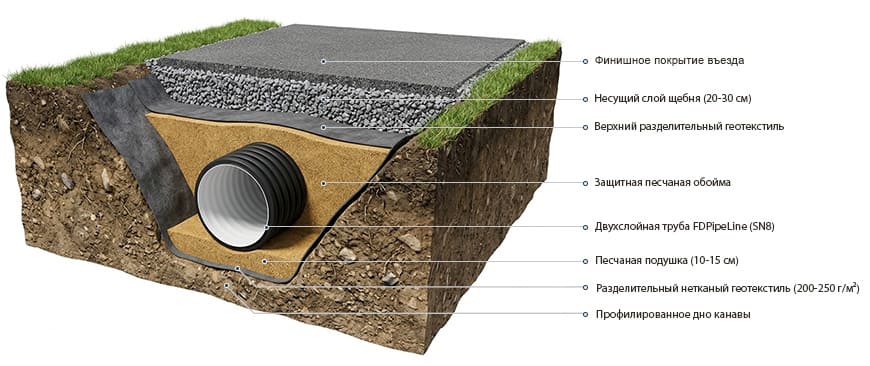

Пошаговая технология монтажа: формируем надежный пирог
Смятие пластиковой трубы происходит не от колеса грузовика, а из-за неправильно распределенного давления вокруг нее. Гофрированная труба работает как упругая система в тандеме с грунтом: если пазухи траншеи плотно уплотнены, нагрузка рассеивается в стороны, не деформируя свод.
Шаг 1. Расчистка и профилирование канавы
Дно канавы в месте монтажа вычищается от ила, мусора, веток и разрыхленного грунта до плотного основания. Задайте уклон по направлению естественного течения воды (обычно 1–2 см на погонный метр).
Шаг 2. Укладка разделительного геотекстиля
Дно и стенки канавы выстилаются дорожным геотекстилем плотностью 200–250 г/м² с запасом полотна по краям (1,5–2 метра с каждой стороны). Геотекстиль предотвратит утопание насыпного песка и щебня в ил и пучинистый материковый грунт.
Шаг 3. Песчаная подушка
На геотекстиль насыпается слой крупнозернистого песка или отсева толщиной 10–15 см, который тщательно трамбуется виброплитой с проливкой водой с сохранением заданного уклона. На дне не должно оставаться выступающих камней и корней.
Шаг 4. Укладка трубы
Труба FDPipeLine SN8 центрируется по дну канавы. Обратите внимание: лоток трубы должен находиться на одном уровне с дном канавы выше и ниже по течению, чтобы перед трубой не образовывался отстойный застойный карман.
Шаг 5. Послойная засыпка и трамбовка пазух (критический этап)
Пазухи между боковыми стенками трубы и откосами канавы засыпаются песком слоями по 15–20 см с обязательной послойной трамбовкой ручной трамбовкой или узкой виброногой. Именно плотный песок по бокам гофры удерживает форму трубы под давлением транспорта сверху. Сверху труба перекрывается слоем песка толщиной минимум 15–20 см.
Шаг 6. Разделительный слой и щебеночный несущий пласт
Свободные края нижнего геотекстиля заворачиваются на песчаный слой внахлест. Поверх укладывается несущий каркас въезда:
- 15–20 см гранитного щебня крупной фракции 40–70 мм (расклинцовка, распределяющая колесную нагрузку);
- 10–15 см щебня фракции 20–40 мм (выравнивающий слой);
- Верхнее расклинцовывание отсевом или мелким гравием фракции 5–20 мм.
Важно: Минимальная толщина защитного слоя от верха пластиковой трубы до финишного покрытия заезда должна составлять не менее 30–40 см. Прямой контакт колеса или гусеницы с пластиком недопустим.

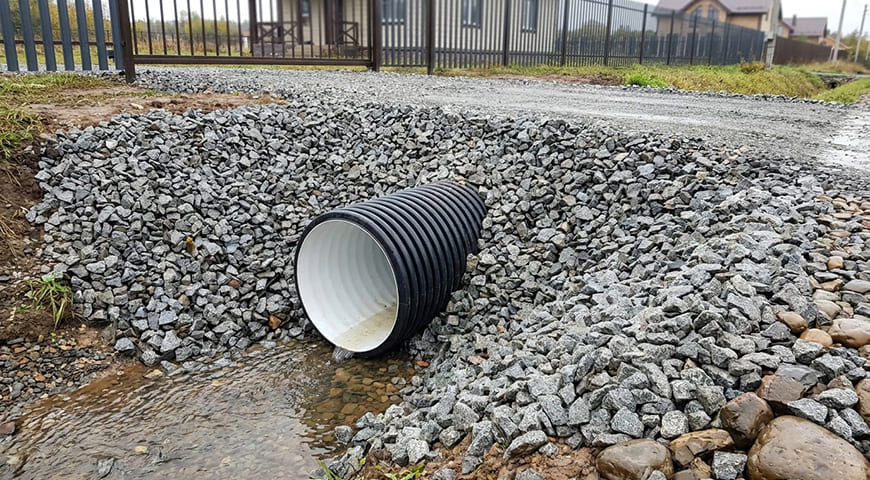

Укрепление оголовков и откосов: исключаем размыв въезда
Если просто насыпать щебень на трубу, первые же ливни начнут размывать края въезда, осыпая грунт в канаву и оголяя торцы. Защитить въездную группу можно тремя способами:

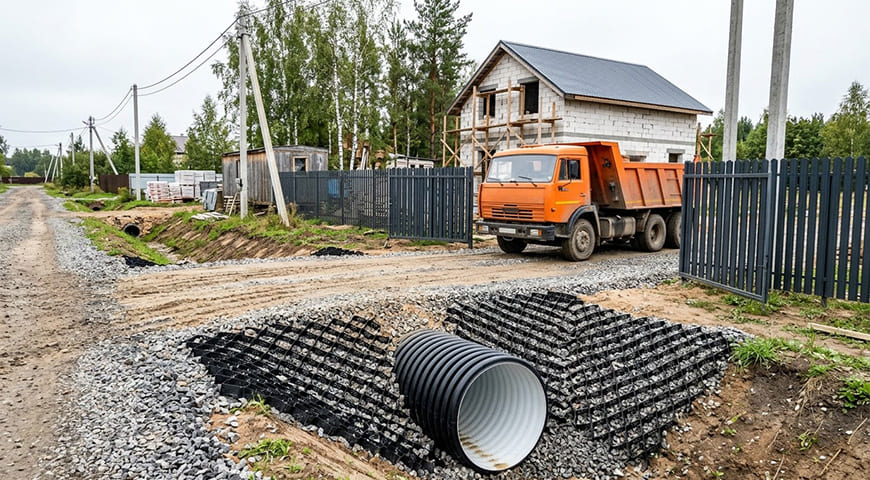

- Объемная полимерная георешетка (оптимально по скорости и эстетике).
Откосы канавы вокруг торцов трубы устилаются перфорированной объемной георешеткой с ячейкой 160–210 мм и высотой ребра 100 мм. Модули фиксируются пластиковыми или металлическими анкерами и засыпаются крупным щебнем. Георешетка удерживает щебень под любым углом откоса, создавая монолитную, но дренирующую поверхность. - Габионы (сетчатые короба с камнем).
Коробчатые конструкции из металлической крученой сетки, заполненные бутовым камнем, устанавливаются как подпорные стенки по бокам трубы. - Бетонирование подпорных стенок (монолитный оголовок). Установка опалубки и заливка бетонного портала. Требует обустройства деформационного зазора вокруг трубы, чтобы жесткий бетон не передавал точечные вибрации на пластик.
Ошибки, которых следует избегать
- Использование канализационной трубы для внутренних работ (серой) или тонкостенной гофры SN2/SN4. Такие трубы сплющиваются под весом первого груженого КАМАЗа.
- Засыпка строительным боем и грунтом с крупными включениями. Крупные куски бетона или кирпича создают точечное разрушающее напряжение на ребра трубы при наезде транспорта. Засыпку пазух нужно выполнять только чистым песком или ПГС.
- Отсутствие уплотнения пазух. Если просто навалить щебень поверх трубы, не утрамбовав боковые зоны, труба овализуется при первой же нагрузке.
Комплектация заезда материалами от производителя
Чтобы заезд через канаву прослужил десятки лет и без риска принимал любую строительную технику, выбирайте проверенные инженерные решения.
Завод FD Pipe systems производит двухслойные гофрированные трубы для безнапорных систем высокой жесткости (SN8 и SN10) диаметрами от 200 до 630 мм, а также прочную объемную георешетку для армирования насыпей и откосов.
- Подберем точный диаметр трубы по параметрам вашей канавы;
- Укомплектуем заказ соединительными муфтами и георешеткой для укрепления въездной группы;
- Организуем оперативную доставку хлыстов длиной 6 метров прямо на ваш объект или загородный участок собственным транспортом.
