При строительстве коттеджных поселков и кварталов ИЖС подземные коммуникации нередко финансируются по остаточному принципу. Если архитектурный облик фасадов и асфальт проезжей части напрямую влияют на первичные продажи, то сети водоотведения скрыты под землей. Однако именно ошибки на этапе гидрогеологических расчетов и экономия на материалах трубопроводов способны превратить эксплуатацию поселка в постоянный кризис-менеджмент: заиливание лотков, подтопление участков в половодье, просадки дорожного полотна над траншеями и разрушение фундаментов.
Грамотно спроектированная схема водоотведения — это не просто соблюдение СП 32.13330.2018 («Канализация. Наружные сети и сооружения»), но и действенный инструмент снижения CAPEX на стадии строительно-монтажных работ и минимизации OPEX управляющей компании на горизонте 50+ лет.
Раздельная или общесплавная: оптимальная концепция для загородного девелопмента
В малоэтажном строительстве применение общесплавных систем, объединяющих хозяйственно-бытовые и ливневые стоки, экономически нецелесообразно и нормативно ограничено. Во время залповых ливней или весеннего снеготаяния объем поверхностного стока в 10–25 раз превышает среднесуточный объем бытовых стоков от домовладений. Попытка направить этот массив в единую трубу неизбежно ведет к перегрузке локальных очистных сооружений (ЛОС), вымыванию активного ила биоочистки и залповым аварийным сбросам неочищенных вод.
Современный стандарт загородного поселка — строго раздельное водоотведение:
- Самотечная хозяйственно-бытовая канализация (ХБК). Герметичная закрытая система, транспортирующая серые и черные стоки от жилых домов к поселковой насосной станции (КНС) или модульным биоочистным сооружениям. Главные требования здесь — абсолютная химическая стойкость к бытовой химии, нулевая инфильтрация грунтовых вод и стабильная гидравлика при малых скоростях движения жидкости.

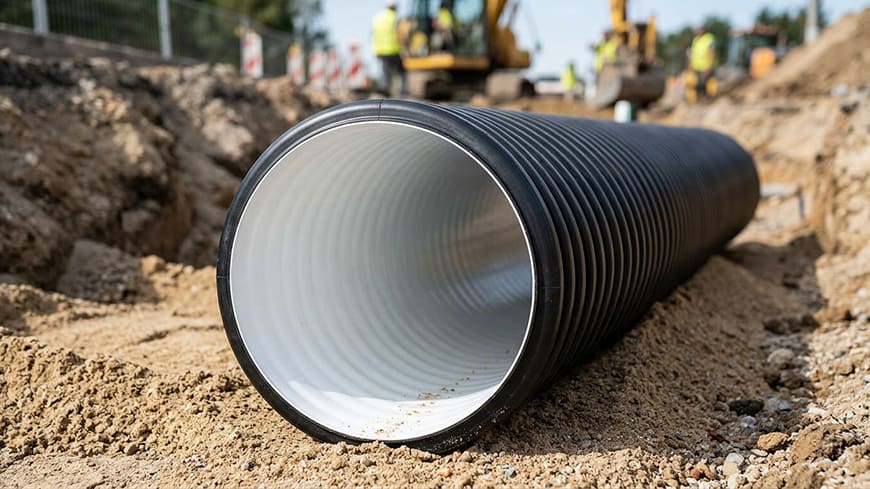

- Ливнево-дренажная сеть (ЛК). Инженерный контур, перехватывающий поверхностный сток с дорог, тротуаров и кровель, а также понижающий уровень грунтовых вод (УГВ) вдоль транспортных артерий. Для этой задачи прокладываются двухслойные профилированные ПНД трубы для безнапорной канализации и водоотводные коллекторы, направляющие поток в аккумулирующие резервуары или на поля фильтрации.
Гидравлика и уклоны: защита от заиливания при неравномерном заселении
Типичная проблема строящегося поселка — поэтапный ввод в эксплуатацию. В первые два-три года сеть ХБК работает на 15–20% от проектной мощности. При низком расходе воды скорость течения падает ниже критической, тяжелые взвеси оседают на дно, провоцируя засоры.
Чтобы предотвратить осаждение взвесей, диаметр коллектора и проектный уклон подбираются исходя из самоочищающей скорости потока (не менее 0,7 м/с при расчетном наполнении h/d≥0,3).
В таблице ниже приведены рекомендованные проектные уклоны для полимерных трубопроводов с гладким внутренним каналом:
| Внутренний диаметр (D_(вн) ), мм | Минимальный уклон (i) по СП | Оптимальный рабочий уклон для полимерных труб | Область применения на генплане |
|---|---|---|---|
| 110 – 150 | 0,008 (8 мм на 1 м) | 0,010 – 0,015 | Индивидуальные подключения домовладений к уличной сети |
| 200 | 0,005 (5 мм на 1 м) | 0,007 – 0,008 | Уличные внутриквартальные самотечные линии |
| 250 – 300 | 0,004 (4 мм на 1 м) | 0,005 – 0,006 | Главные магистральные коллекторы поселка |
| 400 – 600 | 0,003 (3 мм на 1 м) | 0,0035 – 0,004 | Отводящие ливневые коллекторы к аккумулирующим прудам |
Инженерный нюанс: за счет низкого коэффициента шероховатости полиэтилена высокой плотности (n=0,009 против n=0,013-0,015у железобетона) ПНД трубы FDPipeLine обеспечивают ламинарное движение потока даже при сниженных уклонах. Это позволяет заглублять коллектор на меньшую отметку, сокращая объемы трудоемких земляных работ на скальных или водонасыщенных грунтах.
Подбор кольцевой жесткости: как защитить трубопровод под внутрипоселковыми дорогами

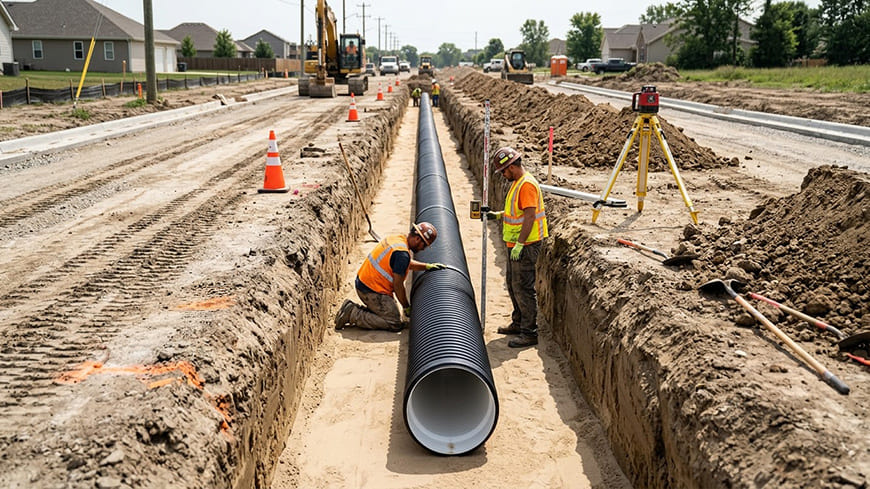

Трубопроводы безнапорной канализации и водоотвода в поселках практически всегда укладываются в створе улично-дорожной сети. На этапе активной застройки по этим проездам круглосуточно курсируют миксеры, панелевозы и четырехосные самосвалы массой до 40–50 тонн.
Для предотвращения овализации и смятия свода трубы критически важно правильно заложить класс кольцевой жесткости (SN, измеряется в кН/м²):
- Класс SN4 (4 кН/м²): Допускается для прокладки под зелеными зонами, пешеходными дорожками, бульварами и на внутриучастковых территориях при глубине заложения от 1,0 до 2,5 метров без динамических нагрузок.
- Класс SN8 (8 кН/м²): Проектный стандарт для прокладки под проезжей частью внутрипоселковых дорог с регулярным движением тяжелой техники. Выдерживает транспортные нагрузки класса Н-30 при условии правильного формирования и послойной трамбовки песчаной подушки и пазух траншеи.
- Класс SN10, SN16 (10 кН/м², 16 кН/м²): Необходим для зон с экстремальными условиями: пересечение с региональными автодорогами, участки под стоянками строительной техники, а также глубокое заложение (свыше 4–6 метров) в водонасыщенных плывунах.
Конструктив профиля труб (полая трапециевидная гофра снаружи) эффективно гасит вертикальное давление грунта, перераспределяя радиальные нагрузки в массив обратной засыпки.
Пластиковые модульные колодцы вместо бетонных колец: экономика монтажа и долговечность
До недавнего времени при строительстве сетей ИЖС массово применялись сборные железобетонные кольца КС. Однако на горизонте уже 3–5 лет эксплуатации бетонные узлы вскрывают ключевые системные пороки: морозное пучение сдвигает кольца, через щели начинается активная эксфильтрация стоков в грунт или, наоборот, затопление сети талыми водами.

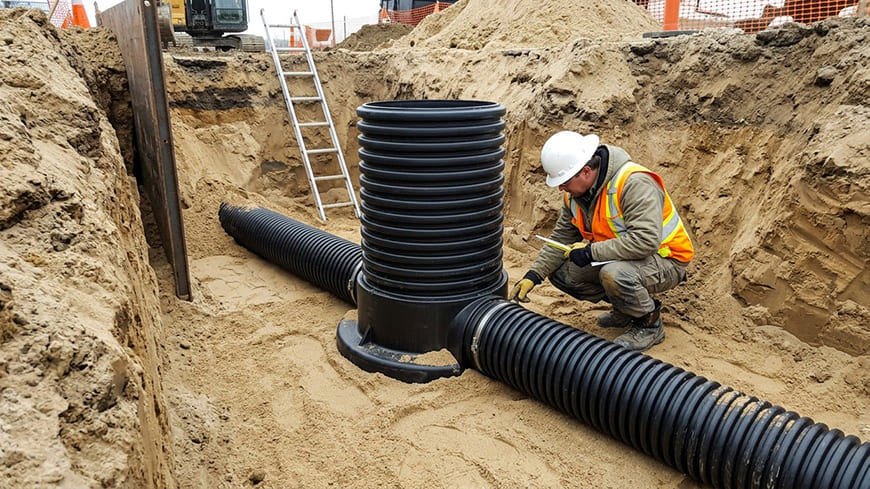

Переход на сборные полимерные колодцы диаметром 315, 400 или 500 мм меняет экономику проекта:
- Монтаж без крана и спецтехники. Шахта из гофрированной трубы и лотковая часть весят в десятки раз меньше бетона. Бригада из двух монтажников собирает и выставляет колодец вручную за 30–40 минут.
- Абсолютная герметичность узлов. Врезка подводящих линий осуществляется через муфты и эластомерные уплотнители in-situ. Даже при сезонных подвижках грунта соединение сохраняет подвижную эластичность без разгерметизации.
- Химическая инертность. Полиэтилен не подвержен газовой сернокислой коррозии, которая гарантированно разъедает бетонный свод колодцев ХБК за 10–12 лет.
Комплексное сопряжение с дорожным дренажом
Чтобы внутрипоселковые асфальтовые или плиточные дороги не разрушались в первые же сезоны, схема ливневой канализации должна работать в связке с придорожным дренажом. Для перехвата грунтовых вод в тело дорожного корыта или вдоль бровок укладываются перфорированные двустенные дренажные трубы с геотекстильным фильтром.
Вода из дренажных линий выводится в инспекционные колодцы ливневого коллектора с обязательным перепадом отметок, предотвращающим обратный подпор стоков в дрены при пиковых ливнях. Ответвления и стыки монтируются через штатные фасонные элементы и фитинги (отводы, тройники, муфты), сохраняющие единый гидродинамический диаметр трассы.
Экспертный расчет наружных сетей для вашего генерального плана
Проектирование инженерных сетей малоэтажного поселка требует точной балансировки между строительным бюджетом и нормативной надежностью. Завод FD Pipe systems производит полную линейку полимерных гофрированных труб для безнапорной канализации, дренажных систем и сборных колодцев, обеспечивая объекты закрывающими документами, сертификатами соответствия ГОСТ и альбомами типовых узлов.
Если вы проектируете коттеджный поселок, готовите рабочую документацию разделов НВК/НД или оптимизируете смету генерального подрядчика:
- Передайте генеральный план и профили трасс инженерам технического отдела FD Pipe Systems;
- Мы выполним гидравлический поверочный расчет, подберем оптимальный класс кольцевой жесткости под проектные нагрузки и сформируем спецификацию материалов с заводскими ценами;
- Обеспечим комплексную комплектацию объекта с поэтапной отгрузкой под график выполнения строительно-монтажных работ.
